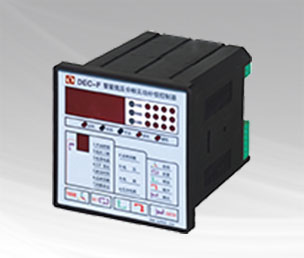

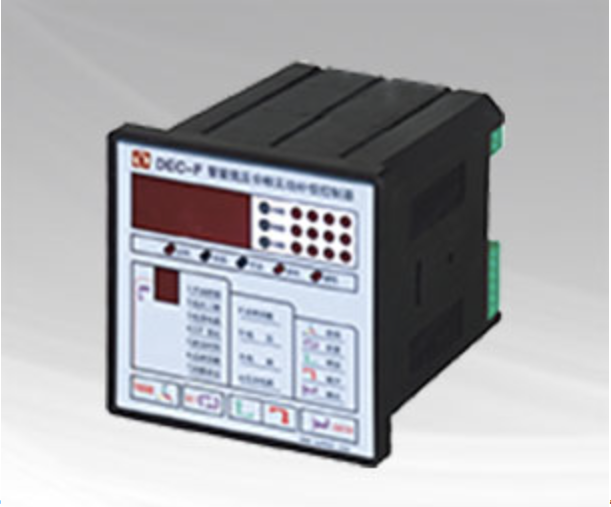

RVC智能低壓分相無功補償控制器

概述

    由于在城市電網及農網中普遍存在三相負荷不平衡現象，如果采用三相共補的補償方式必然會造成三相過補償 ，所以我公司從實際出發 ，研制開發了一種新產品RVC智能低壓分相無功補償控制器。適用于三相不平衡電網中作為無功補償電容器的投切控制，具有上電保護、掉電保護、過壓保護、欠壓保護、欠流保護等綜合保護功能及分相補償、防止輕載震蕩、延時調節、抗干擾、多模式控制可進行數據通訊傳輸等優點。

技術參數

    基本參數：    顯    示：數字顯示
                  電源電壓：AC220V或110V
                  頻    率：50HZ
                  控制電壓：DC12V
                  取樣電壓：AC220V或110V
                  取樣電流：自設

    控制參數：    投入門限系數：0.5～1.2、步長0.1
                  過 壓 保 護 ：測量電壓的100%～150%、步長1%
                  欠 壓 保 護 ：測量電壓的50%-100%、步長1%
                  諧波電壓超限：5.0%~30.0%、步長0.5%
                  輸 出 接 點 ：三相、每相四路，每路DC12V

    測量精度：    電    壓：±0.5%
                  電    流：±0.5%
                  功率因數：±1.0%
                  無功功率：±1.0%
                  有功功率：±1.0%
                  面框尺寸：121mm×121mm
                  開孔尺寸：131mm×121mm

    其 它：       抗干擾性能：符合 GB/T  15153.1-1998
                  可  靠  性：平均無故障時間（MTBF）＞25000小時
                  重      量：不大于1.5kg

外形及開孔尺寸

    外形尺寸:120mm×120mm×145mm（長×高×深）
    開口尺寸:113×113mm（長×高）

功能特點

    1.控制物理量：無功功率，小負荷不產生投切振蕩。
    2.編碼投切功能：可實現循環投切和多種編碼方式。
    3.分相補償彌補了普遍存在的三相不平衡現象。
